NOS DIFFERENTES METHODES :



CAPTEUR HORIZONTAL :  (eau glycolée/eau)   - Captage doux à eau glycolée ; le terrain ne gèle pas...

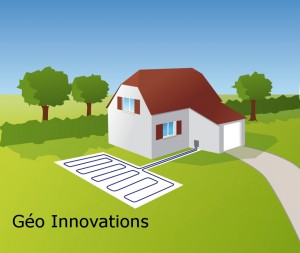

  captage horizontal 2                                horizontal

  Plusieurs boucles de tubes en PEHD.







REGARDS :

                                regard geothermie             Pompe à chaleur fabriquée par Géo

                                                Innovations.

SAM 0080

















Nous sommes aussi distributeur de la pompe à chaleur de type PCO de chez   ERSET  (version Géo)  via Géo Innovations

- voir fiche technique ci-dessous - :

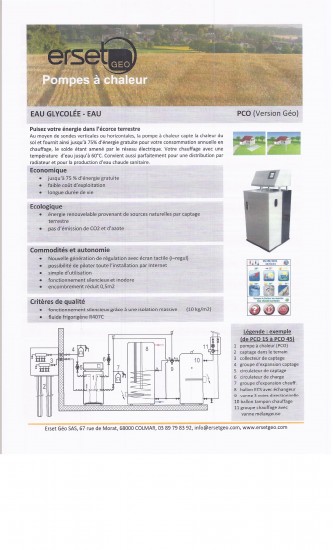

     ERSET  GEO  (eau glycolée - eau).

ERSET GEO

- La pompe à chaleur capte les calories présentes dans le sol grâce à des capteurs horizontaux. Ce captage est constitué de plusieurs boucles de tubes mesurant chacune d'elles : 100 m.

- Ces tubes sont en PEHD, c'est-à-dire que ce sont des tubes en polyéthylène haute densité. Leur diamètre est de 20/25 mm. Ils sont utilisés par les réseaux publics d'eau ou de gaz (résistant à 10 bars de pression).

- Dans ces tubes circulent de l'eau glycolée : ils résistent au gel.

- Les capteurs sont posés dans le sol à  80 et 140 cm de profondeur. Ils permettent de collecter l'énergie contenue dans le sol et de la transmettre vers le générateur.

- Pour une maison de 100 m2, il faut compter environ 200 m2 maxi. (en double couche) de surface de captage.



- COP de 4.6 en moyenne :    0° C   pour le captage   /   35° C   pour le chauffage.



EX : une pompe à chaleur qui consomme 1 KW pourra fournir 4.6 KW de puissance de chauffage.







===============================================

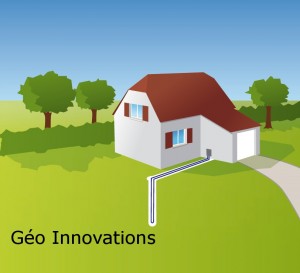

CAPTEUR VERTICAL :    (eau glycolée/eau)      - les sondes sont enfouies à plus de 50 m.





                                                            FOREUSE                                                  SONDE



                  foreuse          sonde geo           vertical











                                                 SAM 0492

                                                   Pompe à chaleur sur sondes fabriquée par Géo Innovations.







Une ou plusieurs sondes géothermiques verticales suivant la puissance (2 tubes en polyéthylène formant un U) est/sont utilisée(s) pour aller puiser l'énergie de la terre.

Cette solution est utilisée en cas de manque de place. Elle sera un peu plus efficace que la géothermie horizontale mais plus onéreuse à la mise en place.





====================================

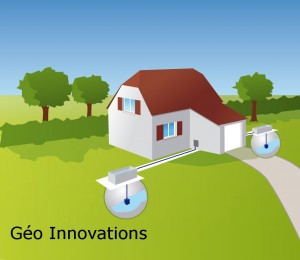

NAPPE PHREATIQUE : (eau-eau)   - récupération directe des calories de l'eau (circuit ouvert).





nappe







- Un pompage d'eau dans la nappe phréatique (forage ou puits) permet de capter de l'énergie.

- Cette solution est utilisée en cas de présence d'une nappe phréatique voisine. Pour savoir s'il en existe une, il faut s'adresser soit à la mairie, à un voisin, un foreur, au BRGM : bureau du Réseau Minier (cartes des nappes phréatiques).

- Un système à deux forages est préconisé :

* un de captage,

* un second pour rejeter l'eau dans son milieu d'origine, ce qui évite de tarir la source de calories.

La température de l'eau puisée est de 12° C en moyenne toute l'année.



- COP de 5.6 à 5.7 en moyenne :   10° C  pour le captage   /   35° C   pour le chauffage.



EX : une pompe à chaleur qui consomme 1 KW pourra fournir  5.6 ou  5.7KW de puissance de chauffage.



C'EST LA SOLUTION LA PLUS PERFORMANTE.









                             2 forages.

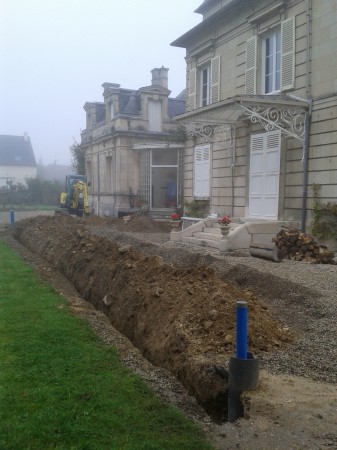

2013 10 07 09.55.15





Nous vous proposons 2 types de pompes à chaleur :

- celle de Géo Innovations,

- et  celle de type PCO (version aqua) de chez   ERSET  via  Géo Innovations : voir fiche technique ci-dessous,



                    Pompe à chaleur eau-eau fabriquée par Géo Innovations.

SAM 0566

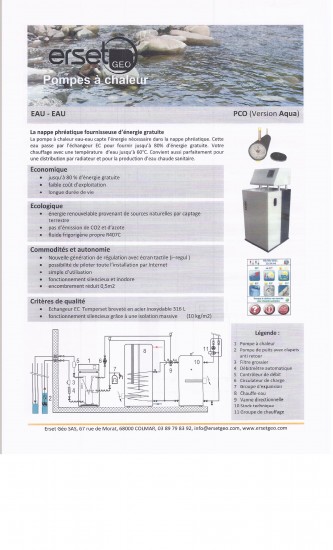

                     ERSET (eau-eau).

 ERSET AQUA

==============================





CAPTEUR D' AIR : (air/eau)

- AEROTHERMIE haut rendement pour région froide ; absorbe les calories présentes dans l'air, même par des températures très basses.



La pompe à chaleur capte l'énergie de l'air extérieur pour la diffuser à l'intérieur de l'habitation par l'intermédiaire d'un circuit hydraulique (radiateurs, plancher chauffant).

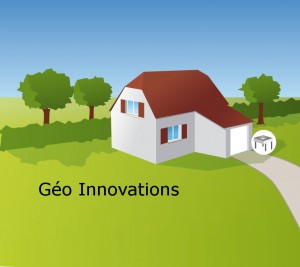

                            Aero



IL EXISTE 2 TYPES DE POMPE A CHALEUR AIR-EAU :



I   - une fonctionnant à des températures allant jusqu'à environ - 20° C avec appoint électrique dans des températures négatives.





images





                                                      +++++++++++++++++++++++++++++++++++++++++++





II    -  Deux autres versions plus dimensionnées et de type industriel fonctionnant jusqu'à  -30° C avec des performances, COP de  3  à  -10/35 : c'est-à-dire que la pompe à chaleur divise encore par  3  la facture d'électricité d'une maison pour une température extérieure de -10° C et une température d'eau de chauffage de 35° C (plancher chauffant et radiateur basse température). Ces versions ont un COP de  4  annuel sur un hiver statistique (moyen).







1°-  MODELE  GIAE :





          SAM 0025          installation sous la neige

                                                                                   GIAE                                          SPLIT EXTERIEUR

                                                                                                                                      peu sonore :  29 dB



                                                                                                                          °°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°



2° -  MODELE  GIAE,   VERSION INDOOR :

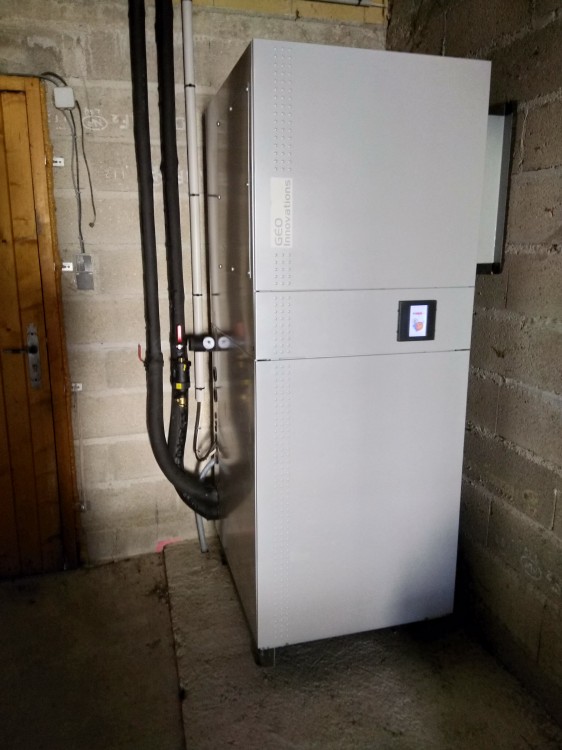

                                                                                                      IMG 20180228 142536



                                                     INDOOR  : 25 dB
